1 操控电缆应选用铜导体。
2 操控电缆的额外电压不得低于所接回路的作业电压，宜选用450／750V。
3 操控电缆的绝缘类型和护层类型挑选应契合敷设环境条件和环境维护的要求，并应契合有关规则。
4 操控电缆芯数挑选应契合下列规则：
1）操控、信号电缆应选用多芯电缆。当芯线截面为1．5mm2和2．5mm2时，电缆芯数不宜超越24芯。当芯线截面为4mm2和6mm2时，电缆芯数不宜超越10芯。
2）操控电缆宜留有备用芯线。备用芯线宜结合电缆长度、芯线截面及电缆敷设条件等要素归纳考虑。
3）下列状况的回路，相互间不该合用同一根操控电缆：
①沟通电流和沟通电压回路、沟通和直流回路、强电和弱电回路；
②低电平信号与高电平信号回路；
③沟通断路器双套跳闸线圈的操控回路以及分相操作的各相弱电操控回路；
④由配电设备至继电器室的同一电压互感器的星形接线和开口三角形接线回路。
4）弱电回路的每一对往复导线应置于同一根操控电缆。
5）来自同一电流互感器二次绕组的三相导体及其中性导体应置于同一根操控电缆。
6）来自同一电压互感器星形接线二次绕组的三相导体及其中性导体应置于同一根操控电缆。来自同一电压互感器开口三角形接线二次绕组的2(或3)根导体应置于同一根操控电缆。
5 操控电缆截面挑选应契合下列规则：
1）维护设备电流回路截面应使电流互感器差错不超越规则值；
2）继电维护及自动设备电压回路截面应按最大负荷时电缆的电压降不超越额外二次电压的3％；
3）操控回路截面应按维护最大负荷时操控电源母线至被控设备间衔接电缆的电压降不该超越额外二次电压的10％；
4）强电操控回路截面不该小于1．5mm2，弱电操控回路截面不该小于0．5mm2；
5）丈量回路电缆截面应契合现行国家标准《电力设备的电丈量外表设备设计规范》GB／T 50063的规则。

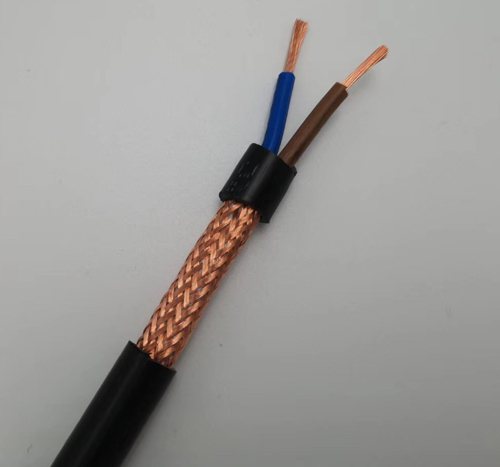

6 操控电缆金属屏蔽挑选应契合下列规则：
1）强电回路操控电缆，除坐落高压配电设备或与高压电缆紧邻并行较长需按捺搅扰外，可不含金属屏蔽；
2）弱电信号、操控回路的操控电缆，当坐落存在搅扰影响的环境又不具有有用抗搅扰办法时，应具有金属屏蔽；
3）微机型继电维护及计算机监控体系二次回路的电缆应选用屏蔽电缆；
4）操控和维护设备的直流电源电缆应选用屏蔽电缆。
7 操控电缆金属屏蔽类型挑选，应按或许的电气搅扰影响采纳归纳按捺搅扰办法，并应满意下降搅扰或过电压的要求，一起应契合下列规则：
1）坐落110kV及以上配电设备的弱电操控电缆宜选用总屏蔽或双层式总屏蔽。
2）用于集成电路、微机维护的电流、电压和信号接点的操控电缆应选用屏蔽电缆。
3）计算机监控体系信号回路操控电缆的屏蔽挑选应契合下列规则：
①开关量信号可选用总屏蔽；
②高电平模拟信号宜选用对绞线芯总屏蔽，必要时也可选用对绞线芯分屏蔽；
③低电平模拟信号或脉冲量信号宜选用对绞线芯分屏蔽，必要时也可选用对绞线芯分屏蔽复合总屏蔽。
4）其他状况，应按电磁感应、静电感应和地电位升高级影响要素，选用适合的屏蔽型式。
5）电缆具有钢铠、金属套时，应充分利用其屏蔽功用。
8 操控电缆金属屏蔽的接地方法应契合下列规则：
1）计算机监控体系的模拟信号回路操控电缆屏蔽层不得构成两点或多点接地，应集中式一点接地；
2）集成电路、微机维护的电流、电压和信号的操控电缆屏蔽层应在开关安顿场所与操控室一起接地；除本条第1款、第2款状况外的操控电缆屏蔽层，当电磁感应的搅扰较大时，宜选用两点接地；静电感应的搅扰较大时，可选用一点接地；
3）两层屏蔽或复合式总屏蔽宜对内、外屏蔽别离选用一点、两点接地；
4）两点接地挑选，尚宜在暂态电流效果下屏蔽层不被烧熔；
5）不该运用电缆内的备用芯代替屏蔽层接地。
