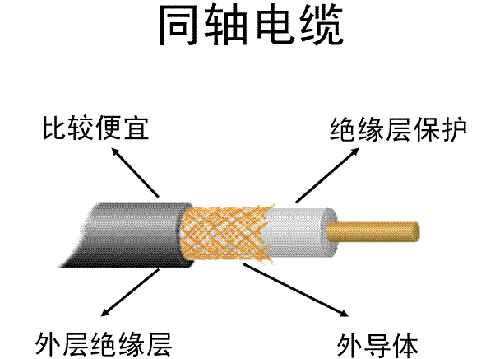

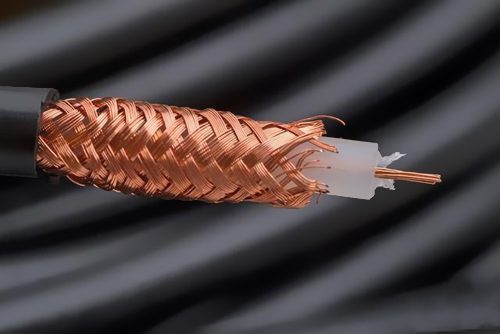

同轴电缆(Coaxial Cable)是指有两个同心导体,而导体和屏蔽层又共用同一轴心的电缆。最常见的同轴电缆由绝缘资料阻隔的铜线导体组成,在里层绝缘资料的外部是另一层环形导体及其绝缘体,然后整个电缆由聚氯乙烯或特氟纶资料的护套包住。它的特点是抗搅扰才能好,传输数据安稳,价格也廉价,相同被广泛运用,如闭路电视线等。同轴细电缆线一般商场价格几元一米,不算太贵。同轴电缆用来和BNC头相连,商场上卖的同轴电缆线一般都是已和BNC头衔接好了的制品,我们可直接选用。
可是,依据对同轴电缆自身特性的剖析,当信号在同轴电缆内传输时其遭到的衰减与传输间隔和信号自身的频率有关。一般来讲,信号频率越高,衰减越大。视频信号的带宽很大,到达6MHz,而且,图象的颜色部分被调制在频率高端,这样,视频信号在同轴电缆内传输时不只信号全体起伏遭到衰减,而且各频率重量衰减量相差很大,特别是颜色部分衰减最大。所以,同轴电缆只适合于近间隔传输图象信号,当传输间隔到达200米左右时,图象质量将会显着下降,特别是颜色变得昏暗,有失真感。
在工程实践中,为了延伸传输间隔,要运用同轴扩大器。同轴扩大器对视频信号具有必定的扩大,而且还能经过均衡调整对不同频率成分别离进行不同巨细的补偿,以使接纳端输出的视频信号失真尽量小。可是,同轴扩大器并不能无约束级联,一般在一个点到点体系中同轴扩大器最多只能级联2到3个,不然无法确保视频传输质量,而且调整起来也很困难。因而,在监控体系中运用同轴电缆时,为了确保有较好的图象质量,一般将传输间隔规模约束在四、五百米左右。
别的,同轴电缆在监控体系中传输图象信号还存在着一些缺陷:
1)同轴电缆自身受气候变化影响大,图象质量遭到必定影响;
2)同轴电缆较粗,在密布监控应用时布线不太便利;
3)同轴电缆一般只能传视频信号,假如体系中需求一起传输操控数据、音频等信号时,则需求别的布线;
4)同轴电缆抗搅扰才能有限,无法应用于强搅扰环境;
5)同轴扩大器还存在着调整困难的缺陷。
