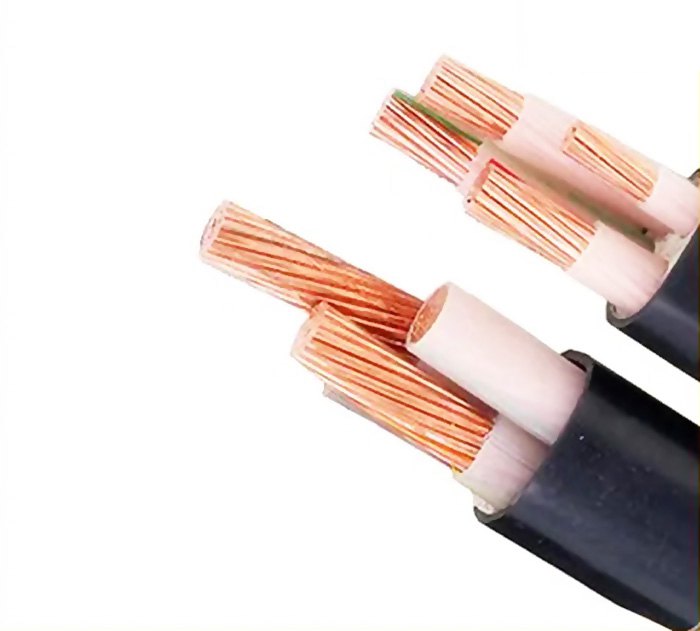

矿用电力电缆安全电流负载表:
导体标准
(AWG) 低密度聚乙稀
合成橡胶
聚尿脂 低密度聚乙稀
聚丙脂 聚氯乙稀
交连聚氯乙稀
尼龙 交连聚乙稀 铁氟龙
30 2 3 3 3 7
28 3 4 4 5 6
26 4 5 5 6 7
24 6 7 7 8 10
22 8 9 10 11 13
20 10 12 13 14 17
18 15 17 18 20 24
16 19 22 24 26 32
14 27 30 33 40 45
12 36 40 45 50 55
10 47 55 58 70 75
8 65 70 75 90 100
6 95 100 105 125 135
4 125 135 145 170 180
2 170 180 200 226 240
导体安全温度 80℃ 90℃ 105℃ 125℃ 200℃
PS:室温为正常30℃情况下单芯线负载。
安全电流之界说:体系导体或绝缘体在溶解曾经导体能接受的电流,热系电流流过导体时所
发生,所以电流添加,导体温度将升高,有关影响电流流量的要素,分述如下:
导体巨细:导体面积越大,承载的电流越大。
周围温度:若周围温度过高,将减低绝缘体所能接受的额外温度。
导 体 数:若导体分隔,散热作用优,多条导体调集在一起散热作用较差。
导体设备:导体主放在线槽内,配电管或管道内会削减安全电流,由于热量发出会受到限制。
下表是以周围温度30℃为参阅单条导体所比较出的不同要素,能够作为在电线电缆安全电流的
参阅挑选。
多条导体之温度系数
多条导体 温度要素
2-5 0.8
6-15 0.7
16-30 0.5
