许多人在购买电线电缆时都会堕入一个误区,选购时所丈量线缆截面积发现比所标明的面积小,就天经地义地以为这电线电缆不合格,有这种查看认识是功德,但关于以横截面积作为查验规范其实是并不恰当的。下面就让珠江电缆为咱们解说一下吧!
【标称】截面积
是指产品规范中指定的量值并经常用于表格之中,标称值引伸出的量值一般须在规则公差下经过丈量进行查验。从这个概念,咱们能知道,这个标称截面积仅仅用来表述电线电缆的规范,仅仅是规范的代号或称号,便利出产管理和文件上的表明。
【实践】截面积

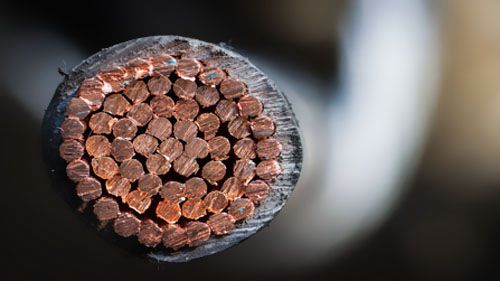

它指的是导体的实践截面积,也便是咱们用千分尺丈量出的数值。关于电线电缆出产制造者来讲,某标称截面的导体截面终究规划多大才干满意规范要求,指此标称截面下的规划截面(电气截面)要满意规范要求,即直流电阻是否满意规范要求。
当今跟着导体资料出产工艺的改善和科学技术进步,无氧铜材的先进出产工艺现已得到遍及使用,铜导体资料电阻率足以确保用小于标称直径铜丝能满意对应规范直流电阻的要求,而电线电缆的导体对导体的电阻率有严厉要求,比方,规范规则的25平方毫米的铜芯导体的在20°时的直流电阻不大于0.727Ω/km(第2种绞合导体),不大于该值导体便是合格的。那怕导体的实践截面积只需23平方毫米,只需导体在20°时的直流电阻不大于0.727Ω/km,导体依然属所以合格的。所以导体的标称截面积与实践截面积没有承认的联系,只需各规范标称截面积的导体满意规范所规则的直流电阻率就可以。
定论:电线电缆的导体合不合格,截面积仅仅参阅,规范所规则的导体的直流电阻率是判别电线电缆的导体合格与否的仅有根据。
