通讯电缆分类以及用处
从事通讯电缆工程设计、施工和保护，首要对通讯电缆产品要有明晰、精确的知道。
全塑电缆的分类
1.按电缆结构类型分——非填充型和填充型；
2.按导线资料分——铜导线和铝导线；
3.按芯线绝缘结构分——实心绝缘、泡沫绝缘、泡沫/实心皮绝缘；
4.按线对绞合办法分——对绞式和星绞式；
5.按芯线绝缘色彩分——全色谱和一般色谱；
6.按缆芯结构分——同心式(层绞式)、单位式、束绞式、SZ绞；
7.按屏蔽办法分——单层涂塑铝带屏蔽、多层铝及钢金属带复合屏蔽，而屏蔽带又分绕包和纵包；
8.按护套分——单层塑料护套、双层塑料护套、归纳护套、粘接护套、密封金属/塑料护套和特种护套；
9.按外护层分——单层、双层钢带铠装和钢丝铠装塑料护层；
10.按用处分——传输模拟信号和传输数字信号；
11.按敷设办法分——架空、管道、直埋、水底电缆等。
全塑电缆的类型
电缆类型是辨认电缆标准程式和用处的代号。依照用处、芯线结构、导线资料、绝缘资料、护层资料、外护层资料等，别离用不同的汉语拼音字母和数字来表明，称为电缆类型。依照原邮电部行业标准(YD2001—92)，全塑电缆类型的表明办法和意义为：
1.类别
2.绝缘
3.屏蔽护套
4.特征(派生)
5.外护层
[示例] HYA—100×2×0.5
HYA—100×2×0.5表明铜芯、实心聚烯烃绝缘、涂塑铝带粘接屏蔽、容量100对、对绞式、线径为0.5mm的市内通讯全塑电缆。

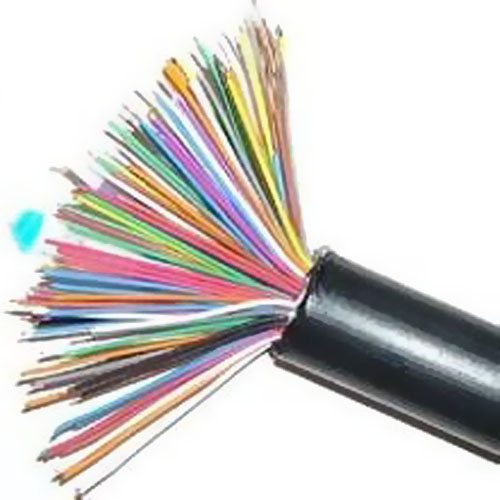

全色谱全塑双绞通讯电缆的结构与类型
电缆结构
全塑市内通讯电缆的缆芯首要由芯线、芯线绝缘、缆芯绝缘、缆芯扎带及包带层等组成。
1.芯线
芯线由金属导线和绝缘层组成。导线是用来传输电信号的，要求具有杰出的导电功能、满足的柔软性和机械强度，一起还要求便于加工、敷设和运用。导线的线质为电解软铜，铜线的线径首要有0.32、0.4、0.5、0.6、0.8mm等五种。
2.绝缘资料与绝缘结构
全塑市内通讯电缆的芯线绝缘首要选用高密度的聚乙烯、聚丙烯或乙烯一丙烯共聚物等高分子聚合物，称为聚烯烃塑料。
3.芯线扭绞：有对绞和星绞两种，芯线扭绞常用对绞办法。
4.缆芯色谱
电缆的缆芯色谱可分为一般色谱和全色谱两大类。
(1)一般色谱通讯电缆
一般色谱对绞同心式通讯电缆现已很少选用。
(2)全色谱通讯电缆
全色谱的意义是指电缆中的任何一对芯线，都可以经过各级单位的扎带色彩以及线对的色彩来辨认，换句话说给出线号就可以找出线对，拿出线对就可以说出线号。
(1)全色谱对绞同心式缆芯(很少用)
(2)全色谱对绞单位式缆芯
①全色谱对绞单位式缆芯色谱在全塑市话电缆中运用最多。它是由白(代号W)、红(R)、黑(B)、黄(Y)、紫(V)作为领示色(代表a线)，蓝(Bl)、桔(O)、绿(G)、棕(Br)、(S)作为循环色(代表b线)十种色彩组成25对全色谱线对，称25对根本U单位。
②U单位的扎带色谱：由白兰---紫棕的24种组合，循环周期为25*24=600对。
③单位式缆芯是把25(12+13)、50、100个线对选用编组办法分红单位束，然后再将若干个单位束分层绞合而成单位式缆芯，关于大对数市内通讯电缆在接续、配线和装置电话时都较便利。
④依据芯线绝缘的色彩可将全塑市内通讯电缆分为一般色谱单位式缆芯和全色谱单位式缆芯。
⑤全色谱单位式缆芯的单位束可依据单位束内线对的多少，将这些单位束分为子单位(12对和13对)、根本单位(25对，代号为U)和超单位(50对，代号为S、SI或SJ；100对，代号为SD；150对，代号为SC；200对，代号为SB)。全色谱电缆是先把单位束分为根本单位或子单位，再由根本单位或子单位绞组成超单位。
⑥超单位的序号是从中心层顺次向外层摆放的、扎带色谱次序为白、红、黑、黄、紫。但要在同色扎带的超单位中辨认出先后次序则要依据根本单位的扎带色谱来判别。
电缆端别和选用准则
为了确保在电(光)缆布放、接续等过程中的质量，全塑全色谱市内通讯电缆与光缆都相应规则了端别：
1、端别：
一般色谱对绞式市话电缆—般不作A、B端规则。为了确保在电缆布放、接续等过程中的质量，全塑全色谱市内通讯电缆规则了A、B端。
全色谱对绞单位式全塑市话电缆A、B端的区分为：面向电缆端面，按表单位序号由小到大顺时针方向顺次摆放，则该端为A端，另一端为B端。
2、选用准则：
全塑市内通讯电缆A端用赤色标志，又名内端伸出电缆盘外，常用赤色端帽封合或用赤色胶带包扎，规则A端面向局方。另一端为B端用绿色标志，常用绿色端帽封合或绿色胶带包扎，一般又名外端，紧固在电缆盘内，绞缆方向为反时针，规则外端面向用户。
