电线电缆电磁屏蔽层
发布时间:2019.03.11 新闻来源:永壹_珠江电缆_官网,广州市永壹电线电缆有限公司,广州珠江电缆 浏览次数:

 在线缆产品中所选用的屏蔽层,实践上有两种彻底不同的概念。一类是传输高频电磁波(如数据传输用的电话线缆、电子线缆、射频线缆等)或弱小电流(如信号、计测、操控用电缆)的产品,为了阻挠外界电磁波的搅扰,或许避免线缆产品中的高频对外界发作搅扰,以及各线对之间彼此搅扰或避免外界偷听产品中传输的信息,因而而设置了各种屏蔽结构。此类结构可称为电磁屏蔽。

  另一类是在中高电压下传输大电流的电力电缆、矿用电缆、机车车辆电缆等,为了均衡导线外表的绝缘外外表的电场而设置的结构,可称为电场屏蔽。严厉来说,电场屏蔽层没有“屏蔽”的效果,仅是设置在导线外表或绝缘外外表的电场均衡层(等电位面),以确保导线与绝缘间的空地中,或绝缘外外表与外包的结构件中的空地中不会发作部分放电。实践上,电场均衡层尽管也是有必要的,有严厉的技能要求,但其结构比较单一。

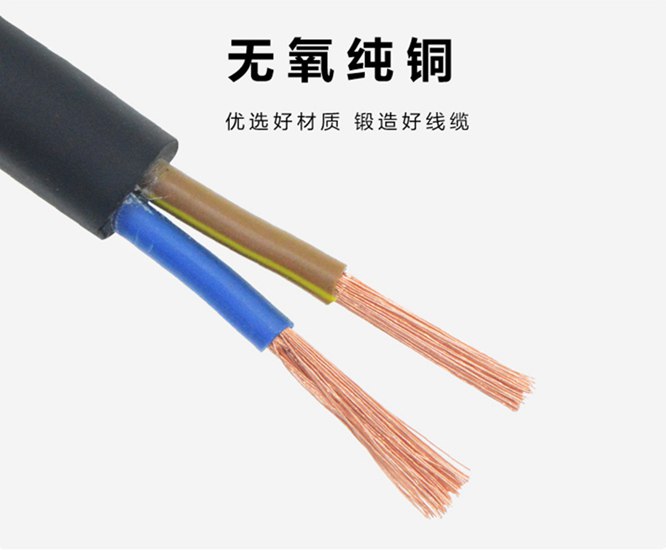

电缆

  (一)电磁屏蔽的结构与资料

  1,电磁屏蔽层关于来自外部的搅扰电磁波起着三方面的效果。即吸收能量(涡流损耗)、反射能量(电磁波在屏蔽层的界面反射)和抵消能量(电磁波在屏蔽层上发作反向电磁场,能抵消部分搅扰电磁波)的效果,然后起着削弱搅扰电磁波的效果。屏蔽层的效果与搅扰电磁波的频率有关,频率愈高屏蔽效果愈好。对直接处于高压架空导线下距离较小(电场距离已满意)而需求屏蔽层的线缆产品,因遭到工频电流发作的低频强电磁场搅扰,屏蔽结构最为杂乱。

  2,屏蔽结构举例

  (1)铜带屏蔽将软铜带搭盖式绕包在成缆芯线外,铜带厚度取决于成缆前直径和电缆自重。

  (2)铜丝织造行将软的细铜丝(也可镀锡)织造在绝缘线芯、线对或成缆芯外,织造密度(覆盖率)在50-90%之间。织造屏蔽结构安稳、制品曲折性好、省料。缺陷是织造速度太慢,影响了它的运用规模。

  (3)金属复合薄膜搭盖绕包或纵向搭盖于成缆芯外,此种结构覆盖率大(可达100%),屏蔽效果好。如室内通讯电缆广泛运用。成都鼎诚线缆有限公司—高压电缆,成都电缆厂,电力电缆厂家,铝合金电缆,铜包铝电电缆

  (4)归纳屏蔽结构即选用不同办法的屏蔽结构运用。如用铜带绕包加一衬垫带后在包一层薄的软钢带,铜带对错磁性资料而钢带为磁性资料,两者组合能屏蔽多种电磁波(如高频、低频、强磁性电磁波等)。另一种是包在铝箔后纵向放置1-4根细铜丝,铜丝的效果是添加屏蔽的传导效果,此种轻型结构常用于要求柔软的电线电缆。

  (5)分屏加总屏结构行将一根、一组或每个线对独自用铝箔或铜丝织造屏蔽,多线芯组成缆后再加总屏蔽的结构,适用于要求线对或分组线芯之间相互屏蔽又对外界有总屏蔽要求的电线电缆。

  (6)为习气通讯体系传输PCM脉码调制信号的需求,可将电话电缆中的一切线对,用金属涂塑带分隔为两组,起到内屏蔽的效果,称为阻隔式屏蔽。

  (7)其他因为运用要求的开展,屏蔽结构还在开展中。例如用细铜丝(直径小于0.1mm)或扁平铜丝密绕的屏蔽,用于屏蔽要求高的柔软电线(如音响、话筒线)。关于薄绝缘型的细直径电线可选用在绝缘外表镀铜的办法等。

  3,电磁屏蔽用资料

  应选用高导电率的软质铜、铝、软质钢等制成的带材、丝、箔以及涂塑复合资料。对要求抗强磁性搅扰的产品,应选用高导磁资料,如软的低碳钢带(独自运用或与软铜带堆叠运用)——见上文之第(4)种归纳屏蔽结构。

  (二)电场屏蔽的结构与资料

  1,中压(一般指相电压在1.8kv及以上)电力电缆等产品,导线外表的电场强度很高,但绞合导线外表总会有部分的凸起和洼陷,这就会引起部分的气隙击穿(游离放电),为此在导线外表应包上一薄层半导电资料来均匀电场,即从一个外外表润滑、等直径的等电位面将内部的空地抱住,外外表与绝缘内层严密触摸。相同,紧贴绝缘外表包上一薄层半导电层构成了一个外等电位面,便于和外面搭盖绕包的铜带触摸并构成同一个电位(零电位)。铜带层兼作电场屏蔽和一旦发作短路时经过回流电流用。

  2,半导电层能够选用带材绕包,但近年来都选用与绝缘相同的基料参加导电资料的挤包结构,使电场均衡的效果更好。成都电缆,四川电缆,成都线缆,四川线缆,成都电力电缆,成都电缆厂一起尺度小,能够用三个机组串联在一条出产线上,顺次接连挤出。半导电资料的体积电阻应尽量小,应在102-104Ω·cm规模内。外半导电层要易于剥离,便于制作电缆接头。金属屏蔽层可选用铜带(厚度0.1-0.12mm)搭盖绕包1-2层,或用铜丝绕包构成。

  3,图1为直流高压(110kv-220kv)X-射线机用电缆截面图,图2为屏蔽监督型采煤机用橡套软电缆的截面图。这是两种特别的、兼有电磁屏蔽和电场屏蔽要求的种类。图1中的1,5为电场屏蔽层,6为电磁屏蔽层,图2中的4为内屏蔽,7为外屏蔽,兼有电磁屏蔽与电场均衡的效果(因矿用电缆只要1140伏)。

  二、填充结构与资料

  1,多芯电缆成缆时,在各绝缘线芯间必定会有很大的空地,特别是电力、矿用、船用电缆等传输电力用的绝缘外径较大的电缆。为了使成缆外径相对圆整以利于包带,挤护套,也为了确保产品在制作、运用中结构安稳,内部结识,有必要在空地中填充结构元件。

  2, 电力电缆的填充常用二种办法,一是纤维带并合填充,填充量按计算出的空地面积装备;二是用预制成带两个凹圆弧的扇形发泡塑料条填充。

  3,多芯移动式像套电缆成缆后的填充,一般只填中心部位,外侧的几个空地一般是挤橡套时直接嵌入。其原因是橡套电缆成缆后一般不加包带,也不会选用硬的铠装层,而橡皮比塑料要柔软有弹性。中心填充可选用橡皮条,麻绳或合成纤维条。但矿用电缆因要接受很大积压或冲击力,对中心填充的要求很高,有必要预制马鞍型的填芯,并且有必要用含胶量很高的橡皮。图3是矿用电缆的成缆结构与填芯形状图,绝缘线芯周围的空地由护套橡皮挤出填充密实。

  4,填充资料有:黄麻、棉纱、橡皮条、塑料条和聚丙烯撕裂薄膜条等。首要要求是用非吸湿资料,对绝缘资料无影响(指不起化学反应),价廉等。现在电力电缆首要用于聚丙烯撕裂薄膜条和泡沫交联聚乙烯预制条,橡套电缆用黄麻或橡皮条。

  三、抗拉元件

  1,抗拉元件这一结构件的称号是跟着光缆产品种类的很多运用而正式呈现的,作者以为线缆产品的结构元件中应该正式列入“抗拉元件”这一结构件,与屏蔽结构、填充元件并排。事实上,线缆产品在制作、装置敷设以及运用过程中,肯定会承遭到不同类型和不同程度的机械力,比如纵向拉力、径向拉力、以及曲折、扩展时内应力,还有侧压力、歪曲力等等。关于固定敷设在室内的小、中型产品,以及移动运用的像套、塑料护套电缆,一般在资料选用,绝缘厚度以及护套的强度、柔软度方面已充分考虑(包含填充结构),因而一般不用专门设置抗拉结构件。

  2,关于固定敷设在地下(直埋)、电缆沟、地道、竖井以及敷设在水中(如过江电缆、海底电缆)的电力通讯、操控电缆,因其或许遭到较严峻的外力,因而在外护层中设置了铠装层。在铠装结构中,钢丝铠装结构首要是接受拉力的,一起兼具抗径向压力的,如笔直敷设在矿井中(竖井中)以及斜井中,悬浮于水中(即便在水底、实践上也是悬浮状况),有必要由钢丝来接受电缆的自重以及敷设过程中很大的拉力,以维护导线和绝缘及内护套等基本上不遭到拉力而发作延伸。因而,产品规范中规则了单钢丝铠装,双钢丝铠装以习气或许接受的不同拉力或自重,

  可是因为钢丝铠装作为外护层结构中的一部分,因而并不把它们称为“抗拉结构件”。一起,运用量极大的钢芯铝绞线中的钢芯,也是为了接受悬挂自重而发作的拉力(在两个电杆中,架空线因自重而中心成弧形下垂,发作侧拉力)。因而,同一导线截面的产品,有3-4种截面的钢绞线标准以习气不同电杆距离的敷设要求,这是典型的抗拉结构件,但曩昔的习气,因没有“抗拉元件”的分类称号,一切也没有命名。

  3,光缆这一类产品呈现后,因光纤很细,又肯定不能因受拉力而变形(伸长、变细、乃至开裂),所以在结构中有必要设置抗拉结构来确保产品的性能与运用寿命,使“抗拉元件”在一切的光缆产品中成为必不可少的结构元件。

  4 , 实践上,一些特多细微的电线中,为了确保产品在运用中不被拉断,在产品结构中也设置了各种抗拉元件。例如常用的电缆耳机线(俗称“软绳”),就是将四根导线压成薄条带距离平绕在一根纤维绳上,再挤包软塑绝缘和护套;又如小型携带式电器(如手机、小型收录机)用的耳机线,则选用导电石墨浸涂在一根纤维芯上制成,使其十分柔软、细微而又有必定的强度。这些产品中的纤维绳芯就是“抗拉元件”
